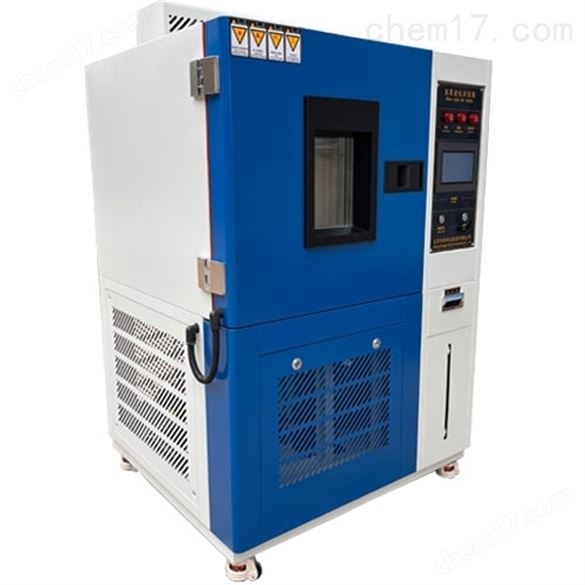

QL-500【低濃度】臭氧老化試驗箱

一、產品用途:可用于橡膠類制品如硫化橡膠，熱塑性橡膠，電纜絕緣護套等產品，在靜態拉伸或連續的動態拉伸變形下，或在間斷的動態拉伸與靜態拉伸交替的變形下，暴露于密閉無光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中，按預定時間對試樣進行檢測，從試樣表面發生的龜裂或其它性能的變化程度，以評定橡膠的耐臭氧老化性能。

二、型號及參數

產品型號	QL-500
內形尺寸D×W×Hmm	700×800×900
外形尺寸D×W×Hmm	1350×1220×2000
溫度范圍	A:0℃～70℃、 B:RT+10℃～70℃(訂貨時說明)
濕度范圍	A:40%～98%R.H、B:85%～98%R.H
溫度波動度	≤±0.5℃
溫度均勻度	≤±2℃
溫度偏差	≤±1.5℃
濕度波動度	+2、-3%R.H
升溫速率	0.7～1.0℃/min
降溫速率	常溫降至10℃≤20min /非限性
臭氧濃度	10～1000pphm（低濃度）、 1～500PPm（高濃度）訂貨時說明
氣體流速	12～16mm/S
臭氧樣架	靜態、動態拉伸試驗樣架
樣架轉速	360度旋轉樣品架（轉速1r/min）
時間設定范圍	0～9999小時
電源要求	AC380（±10%）V/50HZ 三相五線制

參照標準
GB/T 13642-2015硫化橡膠耐臭氧老化試驗 動態拉伸試驗方法；
GB/T 7762-2003 硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗方法；
GB/T 2951.10-1997 電纜絕緣和護套材料通用試驗方法；

三、試驗方法

靜態拉伸試驗
標準規定試樣兩頭夾在夾具上，選擇一種伸長率拉伸，一般選擇20%，夾具安裝在轉動的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，進行試驗。經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8 。

動態拉伸試驗:
1.標準規定試樣夾具可以自動伸縮將試樣拉伸和復位,拉伸頻率為0.5±0.025Hz,將試樣兩頭夾在夾具上,使試樣從伸長率為0至zui大伸長率之間循環拉伸,夾具安裝在轉動的樣品架上,樣品架轉速在（20—25）mm/S之間,在溫度為（40±2）℃,相對濕度不大于65%,規定的臭氧濃度下,夾具循環拉伸和復位并隨樣品架一起轉動進行試驗。經過規定的時間后檢查試樣的龜裂情況,一般臭氧濃度選擇（50±5）×10-8 ;

四、電路控制系統：
1、7.0寸彩色液晶觸摸屏控制器
2、精度：0.1℃（顯示范圍
3、解析度：±0.1
4、感溫傳感器：PT100鉑電阻測試器；
5、控制方式：熱平衡調溫方式；
6、溫度控制采用P . I . D系統同頻道協調控制
7、具有自動演算的功能，可減少人為設定時所帶來的不便
8、臭氧濃度控制采用進口西門子PIC可編程序模塊，及PLC模擬量擴展模塊
9、顯示器：采用“4.3寸” 高清晰液晶屏

QL-500【低濃度】臭氧老化試驗箱

五、臭氧系統：
1、臭氧發生器主件為無聲放電管臭氧發生器（具有噪音體積小，純度高等特點）4～20mA輸出控制精度±10%
2、電極冷卻方式：風冷
3、臭氧產生供氣源：直接空氣
4、臭氧檢測探頭為進口CT電化學傳感器及外殼、電子線路板、屏蔽導線等組成
5、臭氧檢測探頭輸出信號：4～20mA
6、臭氧檢測探頭采集精度：≤±5%F.S

六、制冷系統：
1、壓縮機：全封閉法國泰康 1套
2、制冷方式：風冷
3、制冷劑：R404A、R23（環保型）

七、箱體結構：
1、外殼均采用A3鋼板，外殼表面進行噴塑處理，更顯光潔、美觀
2、內膽為鏡面不銹鋼板
3、機器底部采用高品質可固定式PU活動輪

八、加熱、加濕、除濕系統：
A、加熱系統：
1、采用遠紅外鎳合金高速加溫電加熱器
2、溫度控制輸出功率均由微電腦演算，以達高精度高效率之用電效益
B、加濕系統：
1、內置式鍋爐蒸汽式加濕器
2、具有水位自動補償、缺水報警系統
3、遠紅外不銹鋼高速加溫電熱管
4、濕度控制均采用P . I . D ＋S . S . R，系統同頻道協調控制
C、除濕系統：采用蒸發器盤管露點溫度層流接觸除濕方式

免費送貨上門，在對該設備安裝調試結束后，在用戶現場對相關技術人員免費做相應的基本操作培訓，人數不限。
