YWX/Q-150 PVC/PP板精密型鹽霧腐蝕試驗(yàn)箱產(chǎn)品用途：該產(chǎn)品是針對(duì)各種材質(zhì)表面處理,包含五金、電鍍、電子產(chǎn)品、電子零部件、汽車零部件、摩托車、五金潔具、螺絲、彈簧、磁性材料、有機(jī)及無機(jī)皮膜、陽極處理、防銹等行業(yè)品質(zhì)檢測(cè)及測(cè)試其制品的耐腐蝕性。

產(chǎn)品型號(hào)：

更新時(shí)間：2024-12-16

廠商性質(zhì)：

訪問量：160

產(chǎn)品咨詢 400-088-6091

產(chǎn)品分類

PRODUCT CLASSIFICATION

查看全部產(chǎn)品

相關(guān)文章

詳細(xì)介紹在線留言

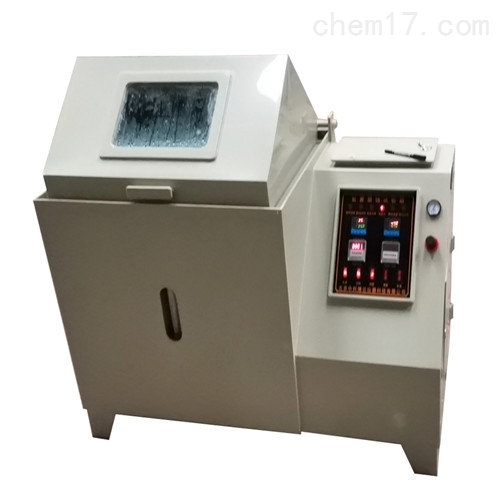

YWX/Q-150 PVC/PP板精密型鹽霧腐蝕試驗(yàn)箱

產(chǎn)品用途：該產(chǎn)品是針對(duì)各種材質(zhì)表面處理,包含五金、電鍍、電子產(chǎn)品、電子零部件、汽車零部件、摩托車、五金潔具、螺絲、彈簧、磁性材料、有機(jī)及無機(jī)皮膜、陽極處理、防銹等行業(yè)品質(zhì)檢測(cè)及測(cè)試其制品的耐腐蝕性。

符合標(biāo)準(zhǔn)：嚴(yán)格參照GB/T2423.17-2008、GB/T10587-2006、GJB150.11A-2009、GB/T10125-2012、GB/T5170.8-2008、DIN50021、ISO1456、ISO3768、ASTM B117等試驗(yàn)方法設(shè)計(jì)制造；

一、產(chǎn)品規(guī)格及技術(shù)參數(shù)：

型號(hào)	YWX/Q-150	YWX/Q-250	YWX/Q-750	YWX/Q-010	YWX/Q-015	Y/Q-020
內(nèi)形尺寸D×W×Hmm	450×600×400	600×900×500	750×1100×500	850×1300×600	850×1600×600	900×2000×600
外形尺寸D×W×Hmm	560×1150×1000	770×1450×1250	920×1650×1450	1090×1960×1450	1190×2260×1600	1300×2700×1600
溫度范圍	RT+10℃～55℃
溫度波動(dòng)度	≤±0.5℃
溫度均勻度	≤±2℃
空氣壓力	0.2～0.4Mpa
噴霧壓力	0.05～0.17Mpa/cm2
鹽霧沉降量	1～2mL/80cm2.h
停噴周期時(shí)間	0～99M、H
時(shí)間設(shè)定范圍	0～9999M、H
噴霧方式	氣動(dòng)式、連續(xù)、間斷噴霧可隨意調(diào)節(jié)
試樣架	試樣架可滿足15℃～30℃傾斜試驗(yàn)
電源要求	AC220V/50HZ			AC380V/50HZ
總功率KW	1.5	2.0	2.5	3.5	4.5	5.5
箱門開啟方式	手動(dòng)		氣缸式

YWX/Q-150 PVC/PP板精密型鹽霧腐蝕試驗(yàn)箱

二、試驗(yàn)方法：中性鹽霧試驗(yàn)（NSS試驗(yàn)）、鹽霧試驗(yàn)（SS試驗(yàn)）、醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）、銅加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）等鹽霧試驗(yàn)方法；

三、箱體材質(zhì)：
1.箱體及內(nèi)膽均采用進(jìn)口PVC高強(qiáng)度耐腐蝕塑料板,表面光潔平整,并耐老化、耐腐蝕；易清洗、無泄露；
2.箱蓋采用進(jìn)口PVC透明塑板,便于試驗(yàn)時(shí)觀測(cè)試驗(yàn)樣品受試狀況,箱蓋與箱體采用水密封，從而防止鹽霧外泄；
3.超大鹽水箱設(shè)計(jì),杜絕因缺少鹽水而中斷試驗(yàn)；

四、噴霧系統(tǒng)：
1.噴霧采用塔式噴霧器（塔尖高度可調(diào)節(jié)）、導(dǎo)向鹽霧、霧粒細(xì)小、自然沉降、噴嘴無鹽結(jié)晶、沉降量可調(diào)；
2.噴霧氣體進(jìn)行兩級(jí)穩(wěn)壓調(diào)壓,同期予以油污過濾、氣體濕化預(yù)熱；
3.霧化鹽水儲(chǔ)存為內(nèi)置隱藏式且儲(chǔ)存容量大,鹽水配有預(yù)熱功能；
4.鹽水霧化前配備石英鹽水過濾元件,避免噴嘴雜質(zhì)堵塞而終止試驗(yàn)；

五、設(shè)備使用條件:
1、環(huán)境溫度：5℃～＋28℃（24小時(shí)內(nèi)平均溫度≤28℃）
2、環(huán)境濕度：≤85%R.H
3、機(jī)器放置前后左右各80公分不可放置東西；
4、氣源：空氣壓縮機(jī)（客戶自備或廠家代購）
5、純凈水（2-3桶）
6、工業(yè)用鹽（氯化鈉）：與純凈水的調(diào)配比例1:19

六、鹽霧試驗(yàn)的溶液配制：
（一）中性鹽霧試驗(yàn)NSS的溶液配比
1．配制氯化鈉溶液。每1L蒸餾水（或純凈水）兌50g氯化鈉，即濃度為50g/L±5g/L，攪拌直至氯化鈉*溶解；
2．用酸度計(jì)測(cè)量氯化鈉溶液的pH值，使其在6.4-7.0之間（使試驗(yàn)過程中收集的噴霧溶液PH值為6.5-7.2之間），通常情況下使用蒸餾水或純凈水直接將氯化鈉溶解即可，不用另外調(diào)PH值。PH值可用氫氧化鈉和冰乙酸調(diào)整，少量氫氧化鈉或冰乙酸就能使溶液PH值發(fā)生重大變化：氫氧化鈉使PH值變高，冰乙酸使PH值變低。
（二）乙酸鹽霧試驗(yàn)AASS的溶液配比
1．配制氯化鈉溶液，濃度同中性鹽霧試驗(yàn)NSS；
2．在氯化鈉溶液中加入少量冰乙酸，攪拌均勻，并用酸度計(jì)測(cè)量溶液的pH值，直至其為3.0-3.1之間（使試驗(yàn)過程中收集的噴霧溶液PH值為3.1-3.3之間）。
（三）銅加速乙酸鹽霧試驗(yàn)CASS的溶液配比
1．配制氯化鈉溶液，濃度同中性鹽霧試驗(yàn)NSS；
2．在氯化鈉溶液中加入氯化銅，其濃度為0.26g/L±0.02g/L（即0.205g/L±0.015g/L無水氯化銅）；
3．?dāng)嚢柚敝谅然c與氯化銅*溶解；
4．在氯化鈉溶液中加入少量冰乙酸，攪拌均勻，并用酸度計(jì)測(cè)量溶液的pH值，直至其為3.0-3.1之間（使試驗(yàn)過程中收集的噴霧溶液PH值為3.1-3.3之間）。

上一個(gè)： -40℃～150℃高低溫交變濕熱試驗(yàn)箱
