歡迎進入北京中科環(huán)試儀器有限公司網(wǎng)站！
400-088-6091
歡迎進入北京中科環(huán)試儀器有限公司網(wǎng)站！
400-088-6091
Product Center
產(chǎn)品簡介
產(chǎn)品分類
相關文章

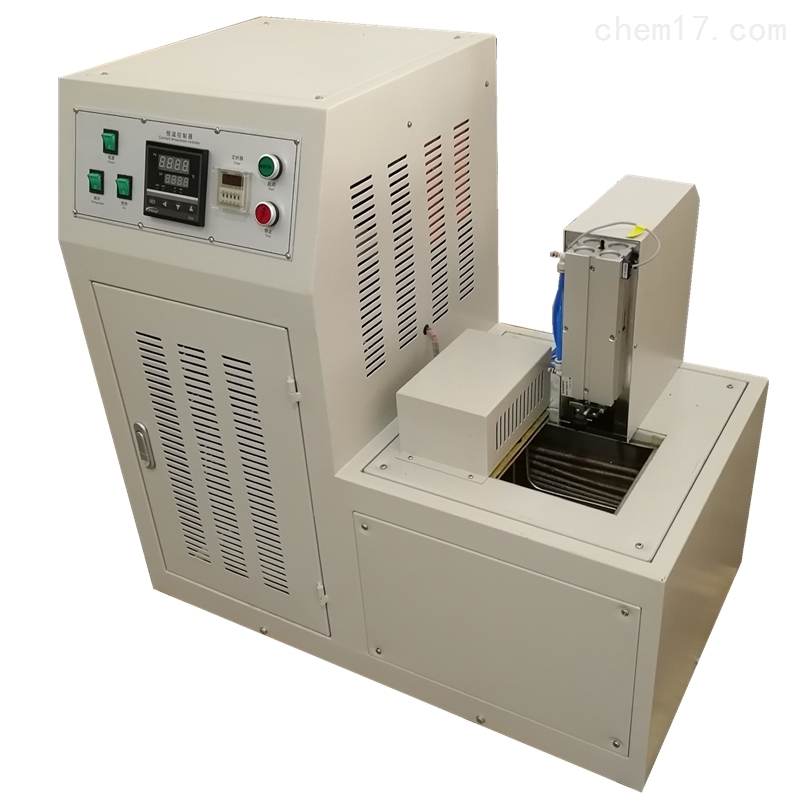

DW-100低溫脆性試驗機（單試樣法）
用途：XCY-II型單試樣法橡膠低溫脆性試驗機是測定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的最高溫度，即為脆性溫度；可以對橡膠及其他彈性材料在低溫條件下的使用性能作比較性鑒定，也可以測定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學研究材料及其制品的質(zhì)量檢驗，生產(chǎn)過程的控制等方面均是*的。本儀器是根據(jù)GB/T1682-2014國家標準設計，精心研制開發(fā)的壓縮機制冷設備。本設備采用復疊式進口壓縮機制冷技術，利用熱平衡原理及循環(huán)攪拌方式，達到對試樣的自動均勻冷卻、恒溫。
一、產(chǎn)品技術參數(shù)
| 控溫范圍 | -60℃、 -70℃ （客戶自選配） | ||||
| 降溫速度 | +30℃ ~ 0℃ | 0℃ ~ -20℃ | -20℃ ~ -40℃ | -30℃ ~ -60℃ -40℃ ~ -60℃ | -60℃ ~ -70℃ |
| 約1.5℃/min | 約1.2℃/min | 約1.0℃/min | 約0.7℃/min | 約0.5℃/min | |
| 注：使用環(huán)境在室溫下使用，工作時保持壓縮機散溫效果，可將側(cè)門全部打開 | |||||
| 恒溫后，試驗3min時間內(nèi)溫度波動：＜±0.5℃ | |||||
| zui大外形尺寸 | 900×505×800mm（長×高×寬） | ||||
| 工作室尺寸 | 220×170×70mm（長×高×寬） | ||||
| 冷卻介質(zhì) | 99.7%無水乙醇（需客戶自配） | ||||
| 攪拌電機 | 8W | ||||
| 工作電源 | 220V~240V,50Hz,2KW | ||||
DW-100低溫脆性試驗機（單試樣法）
二、結(jié)構(gòu)原理
1、本設備由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質(zhì)循環(huán)系統(tǒng)、自動報警裝置等部分組成。啟動制冷開關后，壓縮機開始工作，制冷系統(tǒng)進入正式工作狀態(tài)。制冷壓縮機連續(xù)不斷的工作，當接近設定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統(tǒng)產(chǎn)生的多余冷量，以達到恒溫的目的。攪拌可使冷卻槽內(nèi)的冷卻介質(zhì)不斷循環(huán)，使溫度均勻*。
三、沖擊方式：彈簧沖擊
四、沖擊彈簧參數(shù)：
a. 自由狀態(tài)：直徑19mm，長度85-90mm
b. 壓縮狀態(tài)：長度40±1mm，負荷108-118N、
c.沖擊器中心到夾持器下端距離：11±0.5mm
d.沖擊頭半徑：R1.5±0.1mm
e.沖擊頭到試樣的距離：25±1mm
五、使用方法
4.1向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。
4.2接通電源，溫控儀和計時器顯示燈亮。
4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃。
4.5拉動沖擊錘自鎖手柄，沖擊錘在重力作用下自由下落，對試樣做沖擊動作。
4.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。
4.7試樣經(jīng)沖擊后（每個試樣只準沖擊一次），如出現(xiàn)破壞時，應提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進行試驗。通過反復試驗，確定至少有兩個試樣不破壞的zui低溫度和至少一個試樣破壞的zui高溫度，如這兩個結(jié)果相差不大于1℃時，即試驗結(jié)束。
六、試驗標準
5.1橡膠類規(guī)格
A：試樣的長為長為:25.00mm，寬為6.0mm，厚為2.0mm。
5.2要求
試樣的表面應光滑，無外來雜質(zhì)及損傷。成品應經(jīng)打磨后裁制成相應尺寸。
七、售后服務：保修壹年,終生維護，定期回訪，聽取客戶建議，建立客戶服務檔案；提供*的技術支持及使用指導服務，我公司承諾，對客戶的電話，我方1小時內(nèi)作出反應，需要派技術服務人員到現(xiàn)場解決的，我方承諾在24小時內(nèi)派出人員（特殊情況如法定假日等除外）
在線留言
當前位置：
上一個：
返回列表
