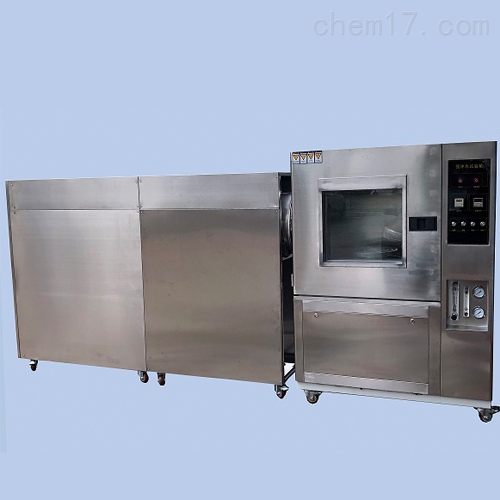

（一體式）滴水/擺管/強沖水試驗箱

產品介紹：本產品用于防水性和可靠性鑒定，設備滿足GB/T2423.38-2005 GB 4208—2008 等標準的試驗要求；主要用來考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能*模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

產品優勢：本產品把IP防護等級試驗中滴水試驗（IPX1-2）、擺管淋雨試驗（IPX3-4）、強沖水試驗（IPX5-6）三個設備或其中任意兩種合成一體式；設備占地面積小，成本低，并且水可以循環利用等優勢。

（一體式）滴水/擺管/強沖水試驗箱

一、規格與主要技術參數

型號	DLX-010
符合IP防護等級	IPX1～6
工作室尺寸D×W×Hmm	1000×1000×1200（可根據用戶要求定制）
外形尺寸D×W×Hmm	4000×1300×1800
箱體材質	SUS 304不銹鋼
滴水試驗	滴水箱尺寸	長700寬700高80mm
	滴水孔徑	0.4mm
	降雨量	1～3mm/min
	滴水盤升降	自動升降
擺管試驗	擺管半徑	R400㎜
	噴管通徑	φ16mm
	擺管噴水孔徑	ø 0.4㎜或ø 0.8㎜
	擺管孔間距離	50mm
	擺管噴水孔數	16/25
	擺管擺幅	±60°、±90°、±180°（近似）可調
	平均水流速度	ø 0.4～0.07L/min ，ø 0.8～0.6L/min
沖水試驗	噴水口徑	ø 6.3 ㎜/ø 12.5 ㎜
	噴水量	12.5±0.625L/min～100±5L/min可調
	*噴射距離	2.5～3m
轉臺	轉臺臺面尺寸	ø300～500㎜（可根據客戶需要設計
	試驗臺承重	≤ 30 kg（可根據客戶需要設計）
	試驗臺轉速	1～5 r /min可調
	轉臺傾斜角度	15°
其他參數	水流量控制	采用手動閥控制流量和壓力流量計指示流量不銹鋼表殼防震壓力表指示壓力
	水壓	按規定水流量調節
	時間設定范圍	999 H\\M\\S可調
	設備電源	AC 220V
	總功率	2.0KW

二、試驗箱結構
1.本套箱式淋雨試驗設備選用不銹鋼材料加工成型。設備由箱體、擺管支架、擺管傳動機構、工作旋轉臺、滴水箱、沖水裝置、電氣控制部分組成。其中箱體采用1.5mm SUS304不銹鋼發紋板制作，其他旋轉臺防護罩、控制箱體均采用SUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；設備的旋轉臺樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。
2.本設備設計安裝一套直徑800㎜的擺管，擺管由內徑ø 16mm的不銹鋼管彎制，可以作往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管擺動由良好的步進電機完成，轉動頻率和角度及轉盤的轉速由可編程觸摸屏控制器自動控制，操作簡單。樣品架轉臺呈水平方向360度旋轉。整臺設備設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。
3.設備的頂部特別設計安裝一套密封滴水盤，可以做滴水試驗。滴水范圍700*700mm，滴水口采用新型進口針頭，內徑ø 0.4mm，水滴直徑符合GB 4208-2008的規定。降雨量通過改變流量或滴水箱內壓力來進行調節，范圍1—3mm/min，操作簡單。
4.設備配備了一套貯水箱以供應試驗所需擺管噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出，或滴水箱的滴嘴滴出。試驗用水可以采用循環使用，經噴嘴噴出的水經過過濾之后可以回到貯水箱中重復使用。配備壓力表和流量計。
5.設備背部跟IPX5-6沖水裝置連接
6.超大鋼化玻璃門配以硅橡膠雨刮器，可以清楚地觀察箱內樣品情況。
7.配備壓力吸水水泵及流量計，泄流閥，壓力表等。
8.可以配備一套六組電源供電系統，樣品可以在轉動的試驗過程中通電（另配）。
9.設計水箱SUS304不銹鋼板材制作，抗壓耐腐蝕，水箱加蓋，防止風塵雜物進入。模擬水壓對產品的考驗。
10.設備整體為一套設備，整個控制系統在擺管試驗箱體的右側，方便實用。

三、控制系統
1.本套箱式淋雨設備采用7寸可編程觸摸屏控制器控制擺管的擺動角度、擺動頻率、選擇擺管和滴水、轉臺的轉速等，有效保證試驗按標準運行；
2.控制系統配備施耐德執行元器件；
3.擺管、滴水和轉臺分別獨立的控制系統；
4.流量計，壓力表等都選用產品；
5.時間自由設定控制；
6.進口執行元器件；
7.無熔絲保護開關；
8.過載、漏電、全護套式接線端子，具有自動關機等保護；

四、備品備件及技術資料
1.配備數顯流量計，防震不銹鋼表殼壓力表，油水分離器等，選用產品。
2.提供質保期內為確保該設備安全、穩定、可靠運行所必需的備品備件（易損件）。
3.提供操作使用說明書、隨機主要配套件的說明書、結構總圖、裝箱清單、備件明細表、電氣原理圖及結構示意圖,以及買方正確使用和維修該設備而要求賣方提供的其它有關資料。
