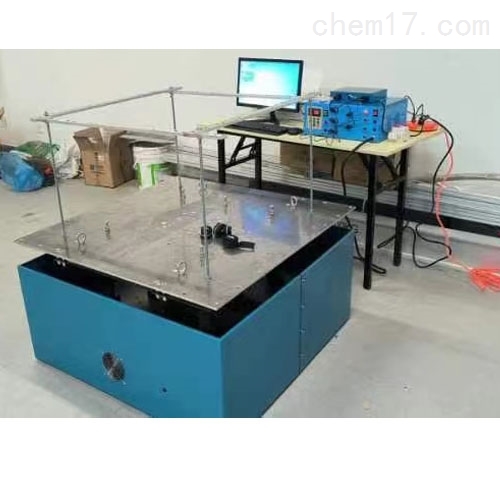

LD-XTW六度空間一體式振動試驗機

使用振動試驗機的優點:
a. 設計時，可分析破壞點、易不良點；
b. 質量時，可分析每一批產品所產生的不同點和不良點；
c. 生產時，可*一邊振動一邊測量，使產品不良率早發現；
d. 耐久測量，讓產品耐久使用、使不耐久的組件提早改進，公司品牌口碑即會更好；

振動試驗機的作用:
1.結構的強度2.結合物的松脫3.保護材料的磨損4.零部件的破損5.電子組件的接觸不良6.電路短路及斷續不穩7.各零件之標準值偏移8.提早將不良件篩檢9.找尋零件、結構、包裝與運送過程間之共振關系。

LD-XTW六度空間一體式振動試驗機

一、產品型號及參數

產品名稱型號	吸合電磁式振動試驗機(六度空間一體機)
	LD-XTL	LD-XTP	LD-XTW	LD-XTT
振動方向	全自動六度空間一體機（上下左右前后)(同一個臺面工作）
功能	連續動作{上下/左右/前后任(二/三)組}一起動作或連續動作
振動頻率	電源頻率(50HZ)	1～600HZ	1～3000HZ	1～5000HZ
精密度	頻率可顯示到0.01Hz，精密度0.1Hz
振幅	0～5.2㎜（微調）
zui大加速度	22g zui大加速度=0.002×頻率2×振幅
加速度與振幅換算	加速度=0.002×F²×D（F：頻率、D：振幅、1g=9.8m/s²）
zui大激振力	2200kgf范圍內
振動波形	正弦波(半波/全波)
調頻功能	無	任意范圍調節（數顯儀表顯示）
掃頻功能		（上限頻率/下限頻率/時間范圍）可任意設定真正標準來回掃頻
可程式功能		15段每段可任意設定（頻率/時間）可循環
倍頻功能		15段成倍數增加,①.低頻到高頻 ②.高頻到低頻 ③.低頻到高頻再到低頻/可循環
對數功能		①．下頻到上頻 ②．上頻到下頻 ③．下頻到上頻再到下頻—3種模式對數/可循環
時間控制	0小時-7天內	1秒到135年可任意設置（秒為單位）
zui大試驗負載	100KG
振動機功率	2.2KW			3.3KW
電源電壓	220V 50HZ			380V 50HZ
噪音	60分貝以內（3米外）
電磁場輻射	50毫高斯內：1m外
震動力	震動小于1級內：任何樓層皆可使用
臺面尺寸mm（可選）	350×350 500×500 750×750 1000×1000 1500×1500
外購件	測量儀：如需看出振幅、加速度、zui大加速度、準確數字需另購測量儀；電腦軟件：如要連接電腦做控制、儲存、記錄、打印之功能需另購買介面卡程式電腦

簡易接線方法：
1、電源插頭AC/220V接入控制箱后面接線柱紅黑端子。（即：總電源AC輸入端子L.N端）ON為開，OFF為關。
2、臺體輸出線接：控制箱后面一體機輸出航空頭上注意凹總方向?qū)史駝t插不進去.。
二、前面板各功能元件簡易使用說明。
1、數位操作面板：設定操作按鍵流程必須使用功能
2、面板選開關：進行切換不同的顯示介面，來進行設定修改保存參數。平時默認垂直（上下）面板，以出廠實際默認為準?？蛻艨蛇M行切換不同顯示介面，來進行顯示與設定修改保存各類功能參數。
3、電源指示燈：通電電源指示，只要客戶通電源打開總電源開關，指示燈即會變亮。
4、垂直（上下）運行燈：工作狀態顯示，只要客戶設定好垂直（上下）面板運行參數，且把振動方向撥到垂直（上下）振動，即會亮燈。
5、水平（左右）運行燈：工作狀態顯示：只要客戶設定的水平（左右）面板運行參數，且把振動方向撥到水平（左右）振動，即會亮燈。
6、水平（前后）運行燈：工作狀態顯示，只要客戶設定好垂直（前后）面板運行參數，且把振動方向撥到水平（前后）振動，即會亮燈。
7、總復位開關：運行時間清零及時間結束，再啟動功能。
8、正弦波波型選擇：可進行不同波型的選擇平時默認為全波，以出廠為左下角方向為準。
